Станция аккумуляторная Li-Ion 12 В. 36 А.ч.

Для удобства пользования Изделие оборудовано:

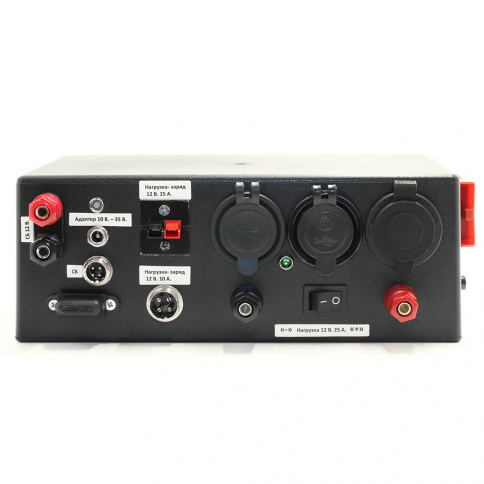

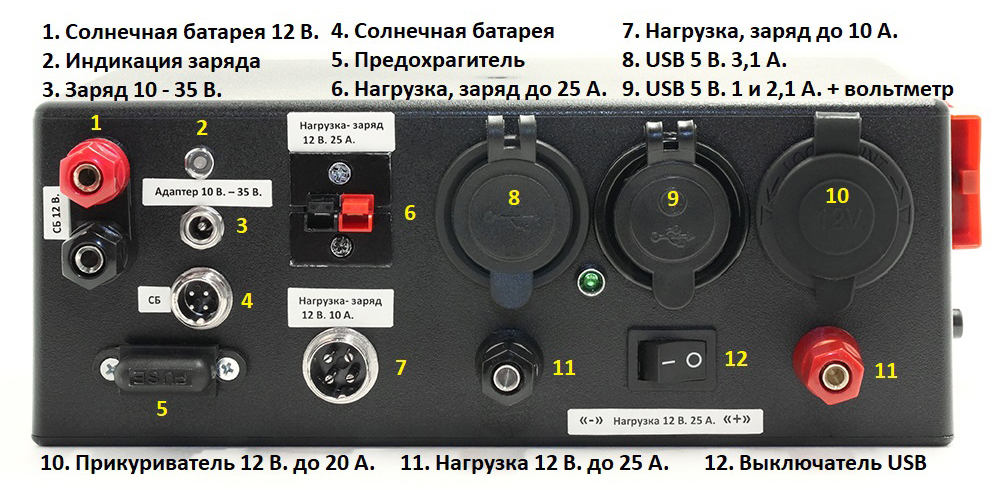

Передняя панель:

1 - Разъём «банан» для подключения солнечной батареи 12 В.  (напряжение холостого хода СБ до 30 В). Подключение возможно как путём поджатия проводов, так и воспользовавшись ответными разъёмами, входящими в комплект. Мощность солнечных батарей не ограничена, рекомендуется до 100 Вт. При избытке входной мощности, контроллер автоматически ограничивает ток заряда, то есть большую мощность солнечных батарей оправданно использовать только при недостатке солнечной активности (солнце через дымку, осенью, весной).

2 - Индикация заряда Изделия. Красный цвет индицирует процесс заряда, зелёный – окончание.

3 - Гнездо 2.1 х 5.5 мм. предназначено для подключения адаптера 10 В. – 35 В. мощностью не менее 100 Вт. (к примеру, адаптер от ноутбука на 19 В.  соответствующей мощности) для автоматической зарядки Изделия (задействуется встроенное автоматическое зарядное устройство).

4 - Малый авиационный разъём с фиксацией предназначен для подключения солнечной батареи с помощью специального основного кабеля, входящего в комплект Изделия (в комплект входит и дополнительный кабель для подключения солнечных батарей). Мощность солнечной батареи не ограничена, оптимально 20-100 Вт., в зависимости от среднесуточного потребления.

5 - Предохранитель защиты от перегрузки встроенного универсального зарядного устройства 10 В. – 35 В. 7.5 А. При необходимости заряда от более низких напряжений (до 5 В.) следует заменить предохранитель на 10 А.

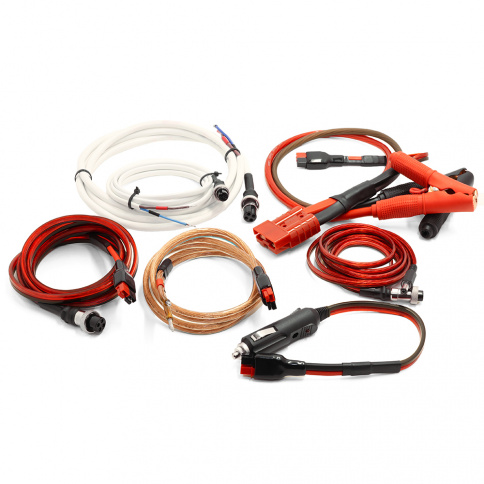

6 - Разъём Anderson 12 В. 25 А. предназначен для подключения нагрузки непрерывным током до 25 А. и кратковременным током до 50 А. (для мощных потребителей, радиостанций, прожекторов, инверторов пиковой мощностью до 400 Вт), также для быстрого заряда Изделия с помощью специального зарядного устройства током заряда до 25 А. (опционально). (Кабель сечением 4 кв/мм с разъёмом, для подключения радиостанции и других потребителей входит в комплект.)

7 - Большой авиационный разъём 12 В 10 А с фиксацией, предназначен для:

а) подключения нагрузки непрерывным током до 10 А. и кратковременным током до 25 А. Также для быстрого заряда Изделия с помощью специального зарядного устройства током заряда до 10 А. (опционально).  Кабель сечением 2.5 кв/мм с разъёмом входит в комплект.

б) заряда Изделия от автомобиля через разъём «прикуривателя» посредством специального шнура и переходника, входящего в комплект.

Для заряда Изделия от любого источника напряжением 5 В. – 35 В. в комплект входит переходник с наконечниками типа «крокодил». К примеру, напрямую от аккумуляторной батареи 12-24 В. Защита от переполюсовки - плавкий предохранитель (на передней панели).

ВНИМАНИЕ!!!  Не пытайтесь зарядить полностью севшее Изделие от аккумулятора автомобиля (не заведя автомобиль), даже если он совсем новый, емкости штатного АКБ автомобиля скорее всего не хватит для полного заряда Изделия и автомобиль вы потом не заведёте!

8 - Гнездо с двумя разъёмами USB 5 В. 3.1 А. с подсветкой.

9 - Гнездо с двумя разъёмами USB 5 В. 1 А. и 5 В. 2.1 А. и встроенным вольтметром для определения состояния уровня заряда Изделия.

10 - Гнездо «прикуриватель» 12 В. до 20 А.

11 - Разъёмы типа «банан» 12 В. для подключения нагрузок непрерывным током до 25 А. и кратковременным – до 50 А.

12 - Выключатель активирует все гнёзда USB и светодиод индикации активности гнёзд USB.

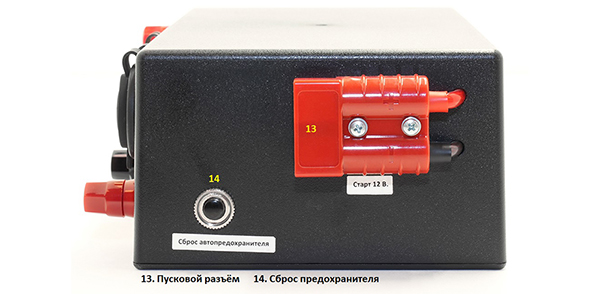

Боковая панель:

13  - Гнездо для аварийного запуска (старта) всевозможной техники с бортовым напряжением 12 В., таких как генераторы, автомобили и прочее с током потребления – 380 А. – 1 - 3  сек.,   180 А. – 3 - 10 сек.  100 А. – 60 сек. В комплект поставки входит шнур для запуска автомобиля и техники.

ВНИМАНИЕ!!! Данный разъём предназначен исключительно для кратковременных нагрузок. Запрещается заряжать Изделие через данный разъём и подключать к нему потребители, т.к. данный выход не имеет защиты по верхней и нижней границам критических напряжений.

14 - Кнопка сброса автоматического предохранителя пускового разъёма.
