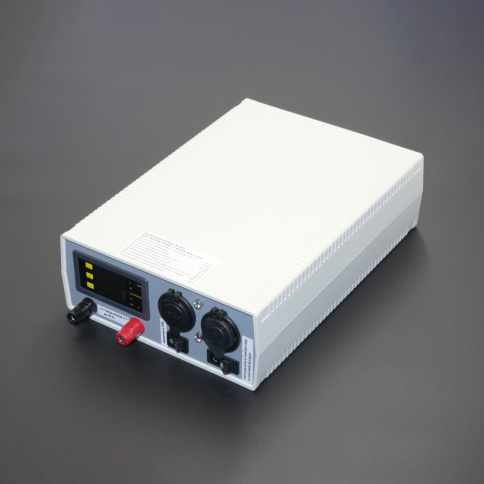

Станция аккумуляторная LiFePO4 12 В. 40 А.ч. 50/200 А.

Для удобства эксплуатации станция оборудована семью портами для подключения различных потребителей и источников энергии:

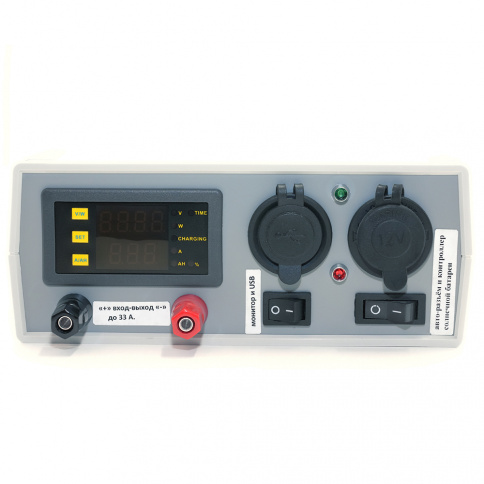

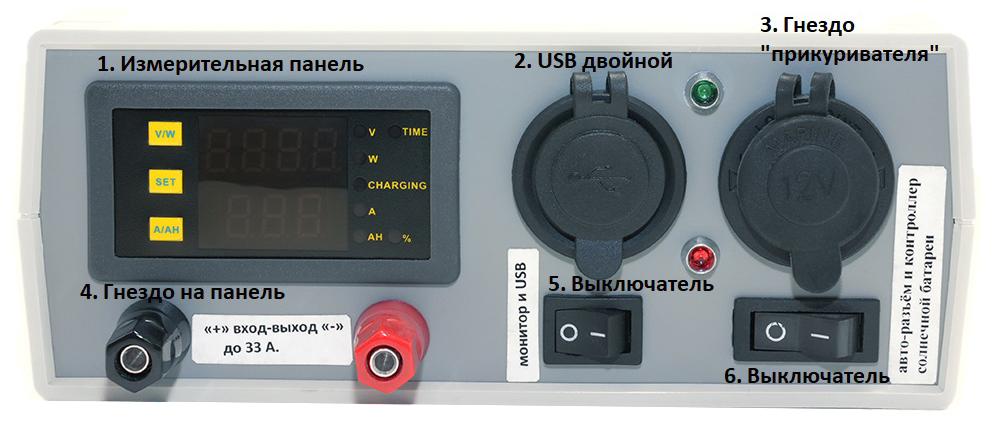

Передняя панель:

1. Измерительная панель с индикацией тока, напряжения, мощности, времени работы, количества оставшихся ампер – часов и оставшегося % заряда АКБ.
2. Адаптер питания USB с двумя гнёздами 5 В. 1 А. и 2,1 А. Суммарно не более 3,1 А. Активируется выключателем №6 вместе с гнездом «прикуривателя» и солнечным контроллером.
3. Гнездо "прикуривателя"активируются с помощью выключателя №6. Максимальная долговременная нагрузка - до 11 А. Гнездо защищено от короткого замыкания и перегрузок с помощью самовосстанавливающего предохранителя.
4. Два гнезда типа "банан" активны всегда. Разъёмы позволяют, как пользоваться ответными частями разъёма, так и надёжно зажимать провод.  Максимальный ток долговременной нагрузки - до 33 А. и до 50 А. 20 сек.  (412 Вт. непрерывно).Защита – самовосстанавливающийся предохранитель 33 А.
5. Выключатель. Активирует измерительную панель. Необходимо выключать при длительном хранении АКБ.

После активации измерительной панели данным выключателем, необходимо прописать в настройках панели остаточную ёмкость, если на счетчике иные показания (при полностью заряженном АКБ следует вписать максимальную емкость – 41 А.ч., выше этого значения счётчик не позволит). Этот процесс занимает примерно 10 сек. следующим образом:

1) Включите измерительную панель выключателем №5.

2) Нажмите, удерживая кнопку A/AH более 2-х секунд, после чего замигает светодиод АН, а счетчик начнёт скручивать показания А-часов вниз, отпустите кнопку A/AH, далее с помощью кнопок A/AH (показания вниз) и V/W (показания вверх), устанавливаете необходимое значение (при полном заряде АКБ ставите максимальное значение 36,5 А.ч.), показания в % скорректируются. Потребление гнёзд USB и измерительной панели - не более 30 мА. в режиме отображения информации и 20 мА. в режиме экономии энергии (всё работает, всё считает, но не отображается информация на дисплее). Индикация включается или отключается коротким нажатием кнопки SET.

6. Выключатель. Активирует гнездо автоприкуривателя, гнездо USB и солнечный контроллер. Необходимо выключать при длительном хранении АКБ.

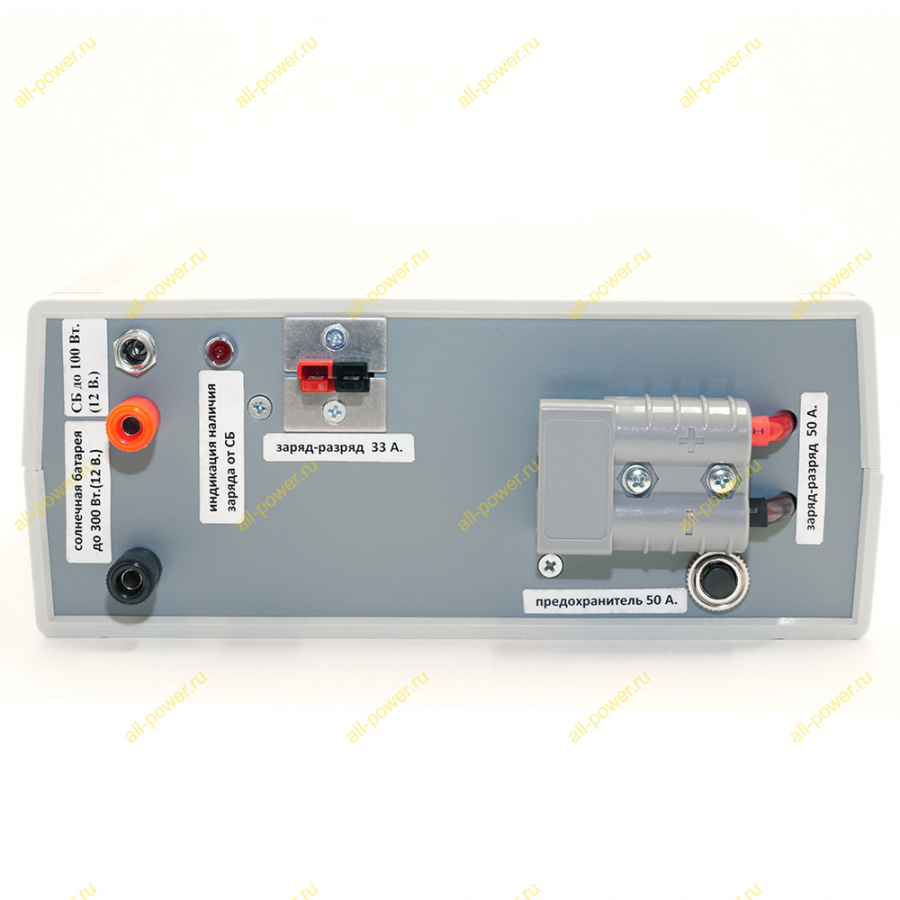

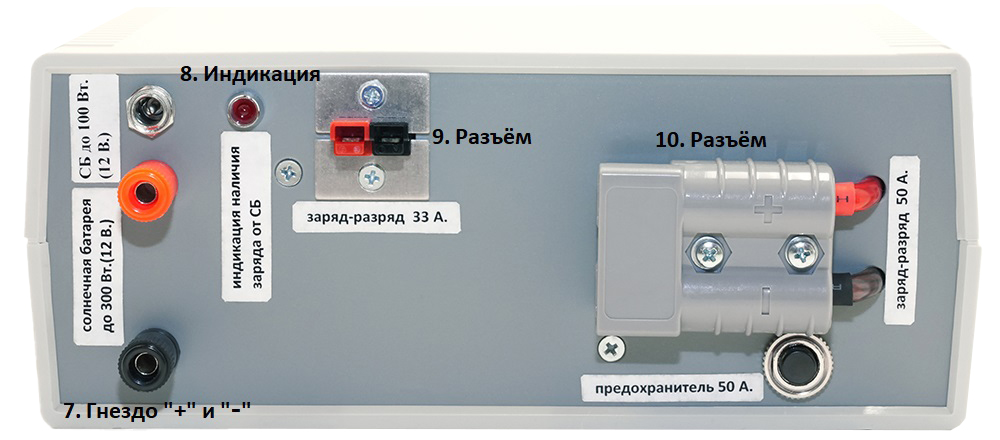

Задняя панель:

7. Два гнезда типа "банан" являются входом для подключения солнечной батареи мощностью не более 300 Вт. (максимальный продолжительный ток до 20 А.).
8. Светодиодная индикация наличия заряда от солнечной батареи.

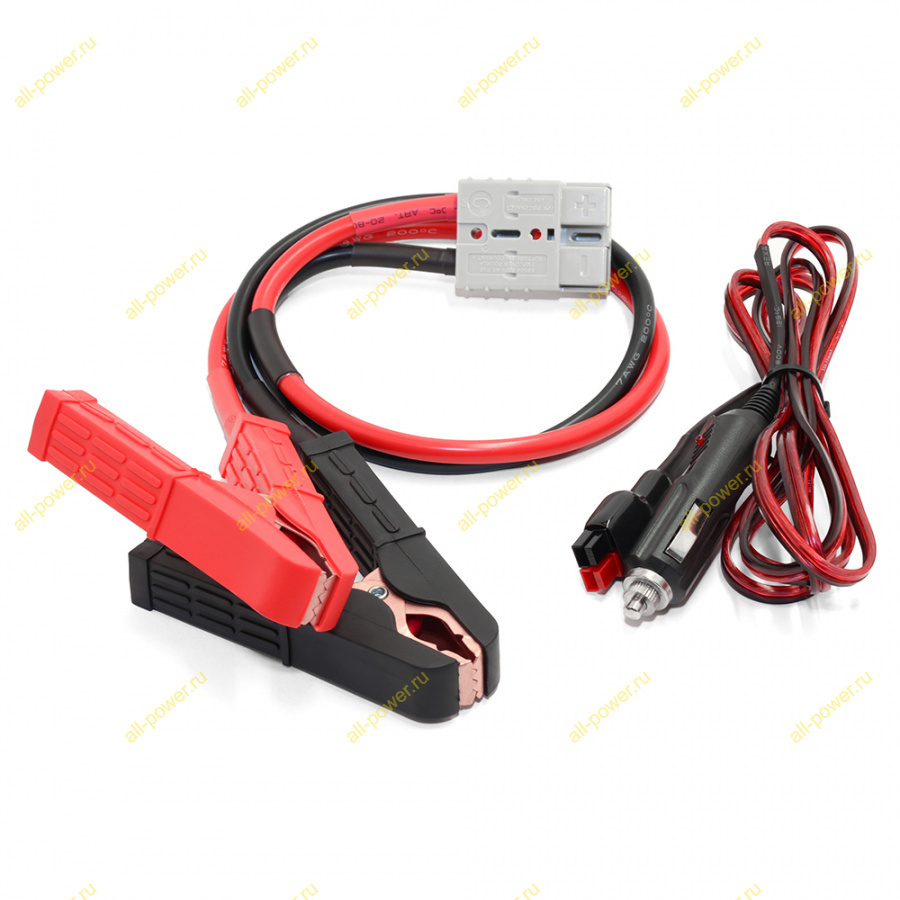

9. Разъём для подключения нагрузок и заряда с током потребления до 33 А. (412 Вт.) непрерывно. Также зарядки АКБ от прикуривателя автомобиля (только с заведённым двигателем), специальный кабель входит в комплект. Нагрузку в 50 А. (600 Вт.) выдержит примерно 30 сек., далее сработает самовосстанавливающийся предохранитель. Разъём активен всегда. Разъём имеет защиту от короткого замыкания и перегрузок. Через этот порт доступна быстрая зарядка от зарядного устройства с током заряда до 30 А. К разъёму можно подключать нагрузки до 33 А.: лодочные моторы, лебёдки и т.п. Все нагрузки и зарядки учитываются измерительной панелью.
10. Разъём для подключения нагрузок с большим потреблением, включая электрические лодочные моторы и старт автомобиля. Разъём активен всегда. Станция способна завести легковой автомобиль (специальный кабель входит в комплект). Разъём имеет защиту от короткого замыкания и перегрузок. Долговременный (непрерывный) ток потребления до 50 А. ( 480 Вт.), кратковременный до 200 А. ( 2400 Вт., 1-2 сек.).Через этот порт доступна быстрая зарядка от мощного зарядного устройства, или подзарядка от заведённого автомобиля, подсоединив АКБ непосредственно к АКБ автомобиля с помощью проводов большого сечения входящих в комплектацию АКБ. Время полного заряда током 40 А. - примерно один час. Данный разъём также учитывается встроенной в изделие измерительной панелью.
