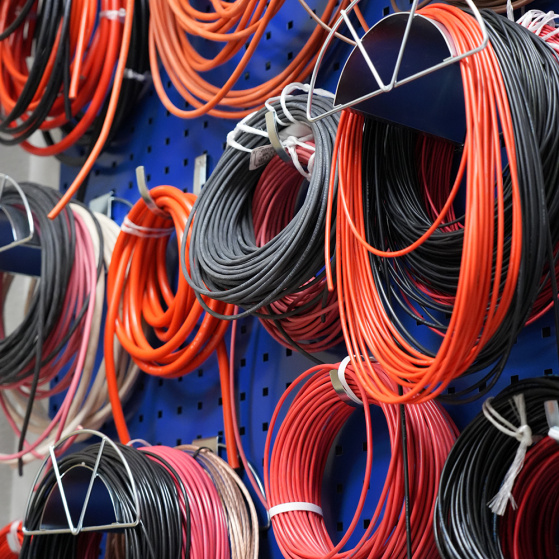

Что такое AWG?
AWG (American Wire Gauge) — это американский стандарт маркировки проводов, принятый в Северной Америке и используемый в международной электронике. В отличие от метрической системы (квадратные миллиметры), AWG указывает диаметр через номер калибра. Главное правило системы обратно пропорционально: чем больше число, тем тоньше провод. Например, 10 AWG значительно толще, чем 20 AWG. Шкала построена на геометрической прогрессии, где уменьшение калибра на 3 удваивает площадь сечения, а на 10 — увеличивает её примерно в 10 раз. Этим провода AWG отличаются от российских и европейских аналогов, у которых указываются параметры поперечного сечения.
Как читать маркировку:
Кабель AWG — это готовое изделие. Маркировка «18 AWG 3C» означает три медные жилы 18-го калибра. AWG относится только к металлической жиле, а не к общей толщине с изоляцией (сечение в мм² смотрится по таблице).
- Solid (одножильный): монтажный, он дешевле, имеет меньшее сопротивление, подходит для щитков.
- Stranded (многожильный): гибкий, устойчив к изломам, используется в аудиотехнике, удлинителях, подвижных узлах и прочем.
Общее сечение кабелей AWG зависят от сечения каждой жилы и их количества. Чем больше толщина, тем меньше нагрев при нагрузках. Поэтому для больших токов и мощностей необходимы провода большей толщины – так они будут служить дольше и надежнее. Удельное сопротивление у многожильных, мощных проводников меньше, чем у более тонких и одножильных (при одинаковом диаметре).
Выбор сечения:
Подбор кабеля AWG зависит от трех ключевых факторов:
- Токовая нагрузка. Провод должен пропускать ток без перегрева. Допустимые значения берутся из таблиц с учетом материала (медь или алюминий) и условий прокладки. Важно помнить: если кабель зажат в жгут, его допустимый ток снижается почти вдвое из-за ухудшения теплоотвода.
- Падение напряжения. На длинных линиях, тонкое сечение вызывает потерю напряжения. Для промышленных систем падение более 5% приводит к сбоям.
- Механическая прочность. Для подвижных частей (роботы, манипуляторы) выбирают многожильный (stranded) кабель, а для стационарной прокладки в стенах — жесткий однопроволочный (solid).
Типовые применения:
- 24–22 AWG (0,3 – 0,2 кв/мм): слаботочные цепи управления (до 1 А).
- 20 AWG (0,5 кв/мм): датчики и исполнительные механизмы в автоматике (до 2 А).
- 16–18 AWG (1,27 – 0,75 кв/мм): основные цепи в автомобильной электрике (12 В), где критично падение напряжения, бытовые удлинители 220В и прочее.
- 14–12 AWG (2,07 – 1,27 кв/мм): силовые цепи освещения и розеток (10 – 15 А).
При выборе всегда сверяйтесь с технической документацией производителя. Ошибка в один номер AWG может привести к перегреву проводника до 80 °C и разрушению изоляции.
Для перевода AWG в квадратные миллиметры рекомендуется использовать справочные таблицы.
