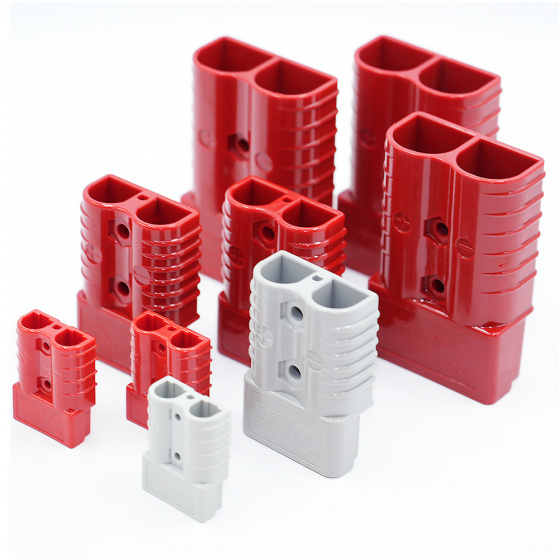

Разъёмы Anderson

Разъёмы Anderson, часто называемые в русскоязычной среде «Андерсонами», представляют собой один из самых узнаваемых и востребованных стандартов в мире силовой электроники. Изначально разработанные американской компанией Anderson Power Products (APP), эти коннекторы стали де-факто стандартом для подключения мощных потребителей, аккумуляторных батарей и зарядных устройств.

Идея создания разъёма
Заключалась в создании безопасного и модульного соединения для силовых цепей. В отличие от классических вилок и розеток, разъём Anderson состоит из идентичных половин. Чтобы собрать пару, нужно взять два одинаковых корпуса, развернуть один из них на 180 градусов и соединить. Это исключает путаницу с «папой» и «мамой» при монтаже и позволяет легко масштабировать многоконтактные сборки.

Конструкция и материалы
Надёжность разъёмов Anderson обусловлена продуманной инженерией и качественными материалами:

• Корпус: изготавливается из ударопрочного, огнестойкого термопластика (полимера). Материал не поддерживает горение, устойчив к перепадам температур, вибрациям, механическим повреждениям и химическим веществам.
• Контакты: выполняются из меди высокой чистоты с серебряным или оловянным напылением. Серебрение обеспечивает минимальное переходное сопротивление, высокую проводимость и защиту от окисления, что критически важно при передаче больших токов.
• Механизм фиксации: внутри корпуса установлены листовые пружины из нержавеющей стали. Они обеспечивают плотный прижим контактов, виброустойчивость и характерный щелчок при соединении, но при этом позволяют легко разъединить коннектор вручную.

Технические характеристики
Семейство разъёмов Anderson крайне обширно, но наиболее распространённая серия SB (Standard-Bearing) и Powerpole имеет следующие параметры:

• Номинальный ток: от 50 до 350 Ампер (в зависимости от сечения контакта и серии).
• Напряжение: до 600 Вольт постоянного тока.
• Провода сечением: от 1,5 мм² до 70–120 мм² (AWG 16–2/0).
• Ресурс: рассчитаны на 10 000 циклов соединения-разъединения без потери качества контакта.
• Безопасность: конструкция исключает случайное короткое замыкание. Контакты полностью скрыты в изолированном корпусе, а скошенные края предотвращают появление искр при коммутации под нагрузкой.

Цветовая кодировка
Одной из особенностей разъёмов Anderson SB является цветовое разделение корпусов: красный, серый, синий, зелёный и другие. Это не просто дизайнерское решение, а элемент безопасности, особенно при параллельном соединении аккумуляторов разного напряжения. Использование разных цветов предотвращает неправильное подключение (коммутируются друг с другом только одинаковые цвета, то есть серый разъём соединить с красным невозможно физически).

Области применения
Универсальность и надёжность сделали разъёмы Anderson незаменимыми во многих сферах:

1. Автомобили, квадроциклы и катера: подключение мощных лебёдок, инверторов и дополнительных аккумуляторов. В России они крайне популярны у автопутешественников для организации быстросъёмных силовых цепей.
2. Электротранспорт: соединение батарейных блоков в электровелосипедах, электросамокатах, гольф-карах и электромобилях.
3. Системы резервного питания (ИБП) и солнечные электростанции: коммутация аккумуляторов (в том числе LiFePO4) с инверторами и контроллерами заряда.

Преимущества и недостатки
Преимущества:

• Высокая токовая нагрузка при компактных размерах.
• Безопасность: защита от искрообразования, короткого замыкания и переполюсовки при использовании цветовой кодировки.
• Модульность: возможность собирать блоки из 2, 3, 4 и более контактов (не для всех марок разъемов).
• Устойчивость к агрессивной среде и долговечность.

Недостатки:

• Более высокая цена по сравнению с бытовыми клеммами.
• Требует применения специального обжимного инструмента (кримпера) или паяльника для монтажа силовых контактов.
• Большие габариты по сравнению с низкотоковыми разъемами (например, XT60/XT90), что ограничивает их применение в миниатюрных устройствах.
• Не защищены от воздействия влаги.

Разъёмы Anderson — это не просто способ соединить два провода. Это инженерное решение, обеспечивающее безопасность, надежность и удобство эксплуатации в системах, где цена ошибки или плохого контакта может привести к пожару или выходу из строя дорогостоящего оборудования.
