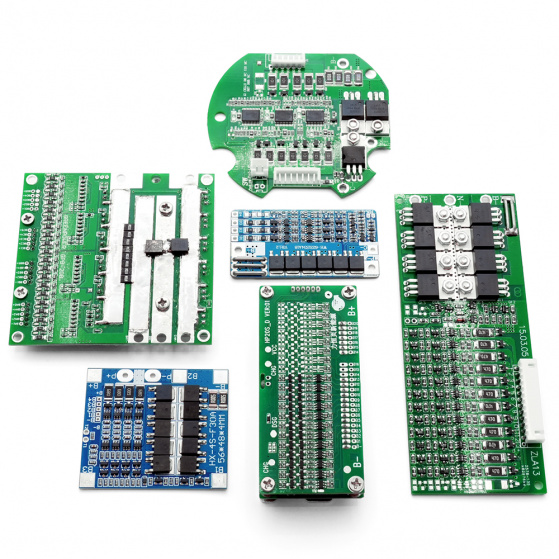

Плата защиты BMS

Литиевые аккумуляторы стали неотъемлемой частью нашей повседневной жизни благодаря своей компактности, лёгкости и высокой энергоёмкости. Они широко используются в мобильных телефонах, ноутбуках, планшетах, электрических транспортных средствах и многих других устройствах. Однако литиевые батареи требуют особого подхода к управлению и контролю, чтобы обеспечить безопасную эксплуатацию и длительный срок службы. Для решения этих задач используется специальная плата — BMS (Battery Management System).

Что такое плата защиты BMS?
BMS (Battery Management System) — это электронная система управления аккумулятором, предназначенная для поэлементного и общего контроля состояния батареи, её заряда-разряда, температуры и других важных параметров. Основная задача платы БМС заключается в обеспечении безопасной эксплуатации аккумулятора, продлении срока службы батареи и защите её компонентов от повреждений.
БМС-плата — это последняя инстанция защиты аккумулятора от критических токов, напряжений, температур, и др.

Принцип работы BMS
Принцип работы БМС основан на постоянном мониторинге основных параметров аккумулятора. Система собирает данные о напряжении, температуре и уровне заряда каждого элемента батареи и обрабатывает их для принятия решений о дальнейших действиях. Если обнаруживаются отклонения от нормы, BMS предпринимает меры для предотвращения выхода элементов или всей батареи за допустимые параметры.

Например, если одна ячейка заряжается быстрее остальных, БМС активирует балансировку, распределяя энергию равномерно между всеми элементами. Это предотвращает преждевременный износ отдельных ячеек батареи и повышает общую эффективность аккумулятора.

При работе на нагрузку BMS-плата защищает элементы от глубокого разряда. Один из элементов обязательно достигнет нижней границы допустимого напряжения раньше, чем все остальные, и плата защиты отключит нагрузку во избежание выхода напряжения элемента за критические параметры.

Зачем нужна плата защиты в литиевой батарее?
Хотя литиевые элементы обладают множеством преимуществ перед традиционными типами аккумуляторов, они также подвержены риску выхода из строя из-за неправильного обращения.
Например, глубокий разряд, перезаряд и чрезмерный нагрев могут привести к деградации материалов внутри элемента, возгоранию (для химии с номинальным напряжением 3,6 В.) и снижению ёмкости. Поэтому крайне важно контролировать состояние каждого отдельного элемента и всей батареи в целом.

Использовать литиевые аккумуляторные батареи с номинальным напряжением 3,6 В. (4,2-4,35 В. при полном заряде) без платы защиты ЗАПРЕЩЕНО: это может привести к возгоранию.
Аккумуляторные батареи LTO и LiFePO4 (LFP) проработают без платы защиты в 10-100 раз меньше, чем должны.

Основные функции системы BMS
БМС-плата обеспечивает выполнение ряда функций, направленных на защиту и оптимизацию работы аккумулятора:

Контроль напряжения: регулирует уровень напряжения каждой ячейки аккумулятора, предотвращая перезаряд и переразряд.
Каждый элемент батареи постоянно проверяется на предмет отклонений напряжения. В случае обнаружения пониженного или повышенного значения напряжения на одном из элементов, принимается решение прекратить заряд и запустить систему балансировки, чтобы избежать риска разрушения электродов и короткого замыкания. По окончании балансировки, при необходимости, заряд продолжится.
Токоограничение: контролирует ток заряда и нагрузки. При превышении допустимого тока плата защиты отключает нагрузку или заряд.
Температурный контроль: мониторит температуру элементов батареи, защищая их от перегрева и переохлаждения.
Температура сильно влияет на характеристики лития. Высокие температуры ускоряют химическое старение, снижая производительность и сокращая жизненный цикл батареи. Низкая температура замедляет реакции, уменьшая доступную емкость. Система отслеживает изменения температуры и управляет работой нагревателей или вентиляторов для поддержания стабильного теплового режима. К примеру, плата защиты не позволит заряжать аккумулятор, как ниже, так и выше пороговой температуры защиты.
Балансировка: обеспечивает равномерное распределение энергии между элементами, увеличивая срок службы батареи.
Внутри одной батареи отдельные элементы могут иметь разные уровни заряда. Без выравнивания это приведёт к уменьшению ёмкости батареи. Функция балансировки перераспределяет энергию между элементами, поддерживая постоянную разницу потенциалов и повышая стабильность.
Диагностика неисправностей (есть не во всех моделях): выявляет проблемы в работе аккумулятора и сигнализирует о возможных неполадках.
Коммуникация с внешним оборудованием (есть не во всех моделях): передаёт данные о состоянии батареи другим устройствам, таким как контроллеры зарядных станций или управляющие устройства.

Типы BMS-плат
Существует два основных типа:

программируемые – более сложные и дорогие.
не программируемые – более надежные (никогда не зависают).

Плата BMS может быть с функцией балансировки или без неё:

С активной балансировкой: перераспределяет избыточную энергию от одних элементов к другим, эффективно устраняя дисбаланс напряжений.
С пассивной балансировкой: сбрасывает лишнюю энергию преобразуя ее в тепло (работают более точно).

Заключение
Плата защиты BMS является важным компонентом современного оборудования, работающего на аккумуляторах, обеспечивающим эффективную работу и долгий срок службы батарей. Эксплуатация литиевых аккумуляторов без БМС-платы в некоторых случаях категорически ЗАПРЕЩЕНА из-за угрозы ВОЗГОРАНИЯ элементов аккумуляторной батареи! А для других типов в десятки раз уменьшает ресурс и приводит к необратимой деградации аккумуляторной батареи.

Благодаря плате BMS мы можем уверенно пользоваться устройствами с литиевыми батареями, зная, что система контролирует ключевые показатели и защищает наши устройства от неожиданных поломок. Выбор правильной платы защиты помогает увеличить продолжительность работы аккумуляторов и существенно снизить вероятность нежелательных последствий неправильной эксплуатации.
